说 明：

　　百灵炉业电热辐射管是把电热元件封闭在保护套管内，通电发热后，由套管间接地把热量辐射给炉衬和被加工件，辐射管的加热适用于通保护气氛的和有腐蚀性气氛的炉子。由于电热元件放置在套管内，传热过程与一般敞露型电热元件不同，其热屏蔽大，升温过程中须对电热元件的温度另行控制，防止元件超温。据资料分析，一台渗碳炉在低温阶段对辐射管内及炉温进行双重控制，两者温差达300℃左右，升温至800℃以上处于热稳定时，温差仍有120℃至140℃。

注 意：

　　(1)在管底安放耐火垫片;
　　(2)正确吊放，轻拿轻装，如有变形应及时采取措施。水平放置时，应设有支承架;
　　(3)升温时对电热元件另行控制;
　　(4)高湿天气应防止元件吸湿，开封应立即装配，预热几分钟再通电。遇到湿度较高的天气或地区不得加热过急。

特 点：

　　百灵炉业自行生产、设计制造的电热辐射管是企业的标准产品，分别为鸟笼式,扁带螺旋式, 园丝螺旋式,多螺旋式等电热辐射管发热体, 使用温度高达1200℃， 内芯由电阻丝和陶瓷支撑架组成，内芯与外保护套管之间无屏蔽，散热好。
　　外套管系采用无缝耐高温合金管、离心铸管、非金属专用抗渗碳套管等。是把电热元件封闭在保护套内，通电加热后，由套管间接地把热量辐射给炉衬和被加热工件。
　　是把电热元件封闭在保护套内，避免炉气对电热元件的侵蚀，通电加热后，由套管间接地把热量辐射给炉衬和被加热工件。其外壳采用耐高温.热强度高.抗氧化.抗渗碳性能好的高温合金离心铸造或进口耐高温不锈钢板卷制,管壁薄.加热升温快.辐射效率高。电热辐射管发热体采用优异高温电阻合金丝.带.经U型或螺旋型加工,固定在刚玉陶瓷架上,绝缘电阻高,安全可靠,发热体与炉膛温差小、较高工作炉温可达1000℃。电源:交流工频50HZ，功率偏差小于等于3%，绝缘电阻>2k.Ω，表面负荷<2(W/cm2)，由于电阻丝的屏蔽作用降低，在管内较高的表面负荷下，也能确保长时间的使用寿命。

使 用：

1.禁止长时间超温，超负荷使用。
2.炉温高于400℃时，不得急速冷却。
3.装料和出料时切勿触及辐射管。
4.炉子在工作时，经常注意控制盘上的红绿灯是否正常，保温时经一段时间红绿灯要交换一次，以免因控制开关失灵而烧毁辐射管。
5.随时注意仪表的工作情况发现炉温与仪表指示不正常时须及时分析处理。
6.超过100KW容量的炉子，每个加热区应装有检查用的电流表，三相高温电炉每相都应该有电流表。

保 养：

1.使用三至四个月后，抽出辐射管，倒出辐射管内有灰尘，把辐射管180度翻身使用。
2.注意标明辐射管的正负极，三至四月交换一次正负极。
3.抽出辐射管后，拆卸接线柱时，应小心，切勿撞击和敲击引出棒。
4.引出接线夹的螺栓容易发生氧化松动，应该定期检查并拧紧。
5.订货须知
（1）用户应提供产品图纸或样本，如无图纸或样本，必须提供产品的规格、型号、电压、功率、长度、直径等信息；
（2）可根据客户需求，为客户提供设计方案。

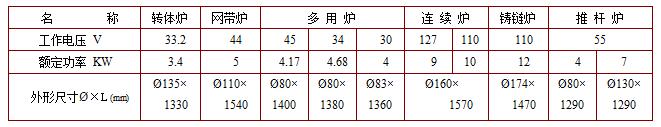

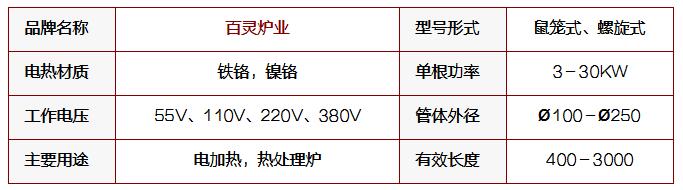

规 格：

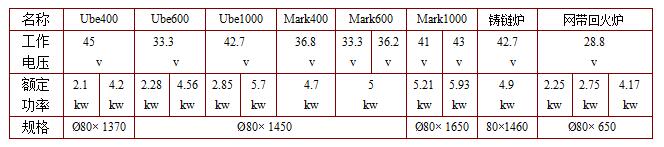

配套日本东方炉和中日合资丰东炉

配套国产各类工业炉电热辐射管

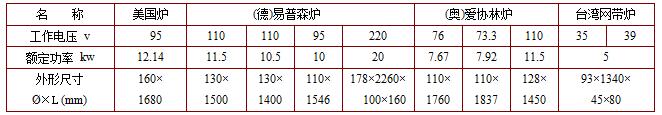

替代进口炉

配套一汽LSX型连续渗碳炉电热辐射管
